步骤3：创建IPSec接入

最近更新时间：2021-09-23

使用限制和指导

一个VPN网关可以与多个客户端网关建立IPSec隧道连接。

操作步骤

在VPN网关列表页面，单击VPN网关后的“VPN接入配置”。
在IPSec接入页面，单击“新建IPSec接入”。

在新建IPSec接入页面，输入各项参数。

IPSec参数说明如下：

参数	说明
名称	输入IPSec接入的名称。
描述	输入IPSec接入的描述信息。
VPN网关	选择已经创建的VPN网关。
VPC	VPN网关所在的VPC。在选择VPN网关后自动填入。
本端网段	选择VPC的内网网段。选择后，该网段内的云主机可以与客户端网段进行通信。
客户端网关	选择已经创建的客户端网关。
客户端网段	客户端的网段。在选择客户端网关后自动填入。
预共享密钥	IPSec协商的预共享秘钥。本端和客户端一侧的预共享秘钥必须一致。

IKE阶段参数说明如下。

参数	说明
IKE版本	指定IKE版本，当前仅支持IKEv1。
协商模式	当前仅支持IKE主模式。
本端ID	指定本端的ID，用于在IKE认证协商阶段向对端标识自己的身份。可以选择IP地址或设置FQDN。
对端ID	指定客户端的ID，用于在IKE认证协商阶段识别对端的身份。可以选择对端IP地址或FQDN。
加密算法	指定IKE协商阶段使用的加密算法。隧道两端必须指定相同的加密算法才能协商成功。
认证算法	指定IKE协商阶段使用的认证算法。隧道两端必须指定相同的认证算法才能协商成功。
DH算法	指定IKE协商阶段使用的Diffie-Hellman密钥交换参数。隧道两端必须指定相同的Diffie-Hellman密钥交换参数，才能协商成功。从DH group 1到DH group 24，随着位数的增加其安全性依次递增，处理速度依次递减。请根据实际组网环境中对安全性和性能的要求选择合适的DH group。
生命周期	IKE SA的存活时间，为固定值86400秒。在指定的IKE SA存活时间超时前，设备会提前协商另一个IKE SA来替换旧的IKE SA。在新的IKE SA还没有协商完之前，依然使用旧的IKE SA；在新的IKE SA建立后，将立即使用新的IKE SA，而旧的IKE SA在存活时间超时后，将被自动清除。

IPSec阶段参数说明如下。

参数	说明
传输协议	指定IPSec协商使用的安全传输协议，支持ESP和ESP_AH两种。
封装模式	IPSec封装模式，当前仅支持隧道模式。
加密算法	指定IPSec协商使用的加密算法。隧道两端必须指定相同的加密算法才能协商成功。
认证算法	指定IPSec协商使用的认证算法。隧道两端必须指定相同的认证算法才能协商成功。
PFS	指定在使用此安全提议发起IKE协商时使用PFS（Perfect Forward Secrecy，完善的前向安全）特性。从Group_1到Group_24，随着位数的增加其算法的强度递增，即安全性和需要计算的时间依次递增。 IKEv1协商时发起方的PFS强度必须大于或等于响应方的PFS强度，否则IKE协商会失败。
生命周期	设置IPSec SA的生存时间。缺省为86400秒。在指定的IPSec SA存活时间超时前，设备会提前协商另一个IPSec SA来替换旧的IPSec SA。在新的IPSec SA还没有协商完之前，依然使用旧的IPSec SA；在新的IPSec SA建立后，将立即使用新的IPSec SA，而旧的IPSec SA在存活时间超时后，将被自动清除。

单击“确认”，开始建立IPSec连接。
建立IPSec连接时，需要等待一段时间。

操作结果

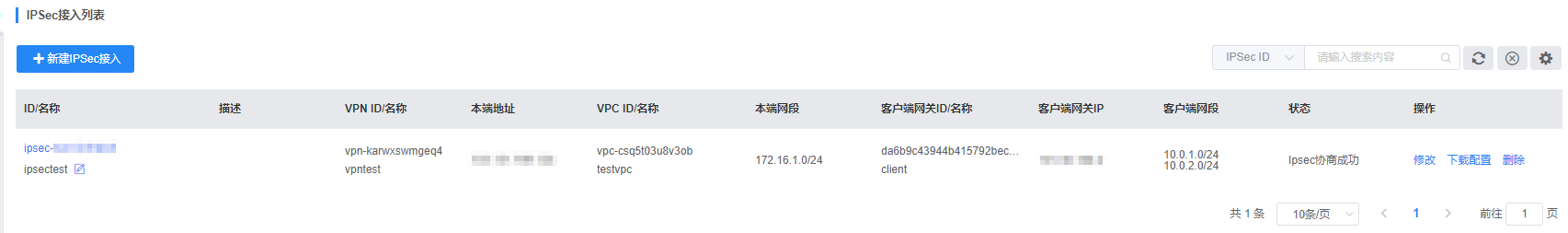

完成IPSec接入后，返回到IPSec接入页面，可以查看到已建立的IPSec连接参数。

当IPSec连接的状态变为隧道协商成功时，VPC和客户端之间可以正常通信。

如果提示建立连接失败，请根据提示排查配置错误。
