本文示例适用于CentOS 6.X/CentOS 7.X/Ubuntu等操作系统。本文中云主机操作系统主要以CentOS 7.6为例，并对不同操作系统之间的差异进行说明。

1. 挂载iSCSI共享卷至云主机

1. 登录紫光云控制台。

2. 在左侧导航栏中依次选择“产品与服务 > 存储 > 云硬盘”。

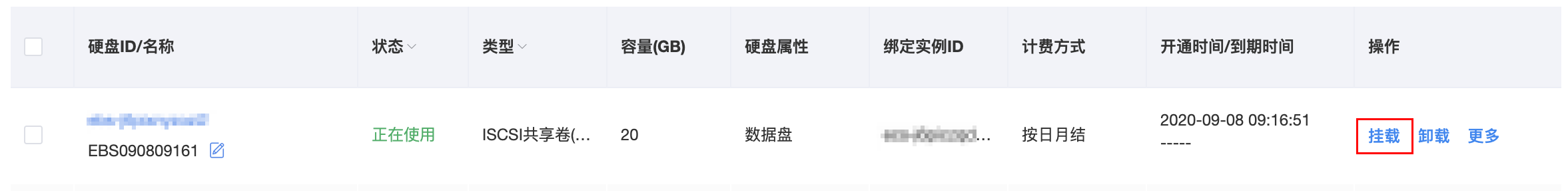

3. 在云硬盘列表页面，单击待挂载iSCSI共享卷后操作列的“挂载”。






4. 在挂载弹窗中，单击待挂载云主机实例后的“挂载”。

5. 挂载完成后，在云硬盘列表页面单击硬盘ID，跳转到硬盘详情页面。

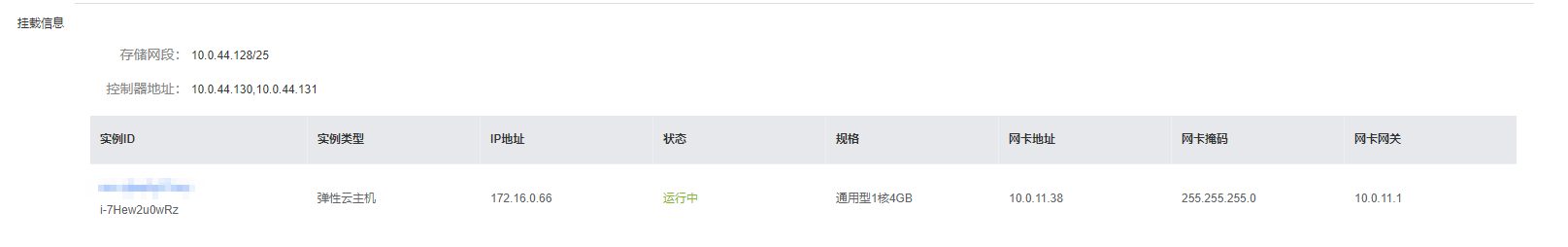

   可以在“挂载信息”中看到iSCSI共享卷的“存储网段”、“控制器地址”，以及所挂载实例的网卡地址、网卡掩码、网卡网关等信息。






2. 登录云主机进行操作

1. 远程连接并登录到挂载的Linux云主机。

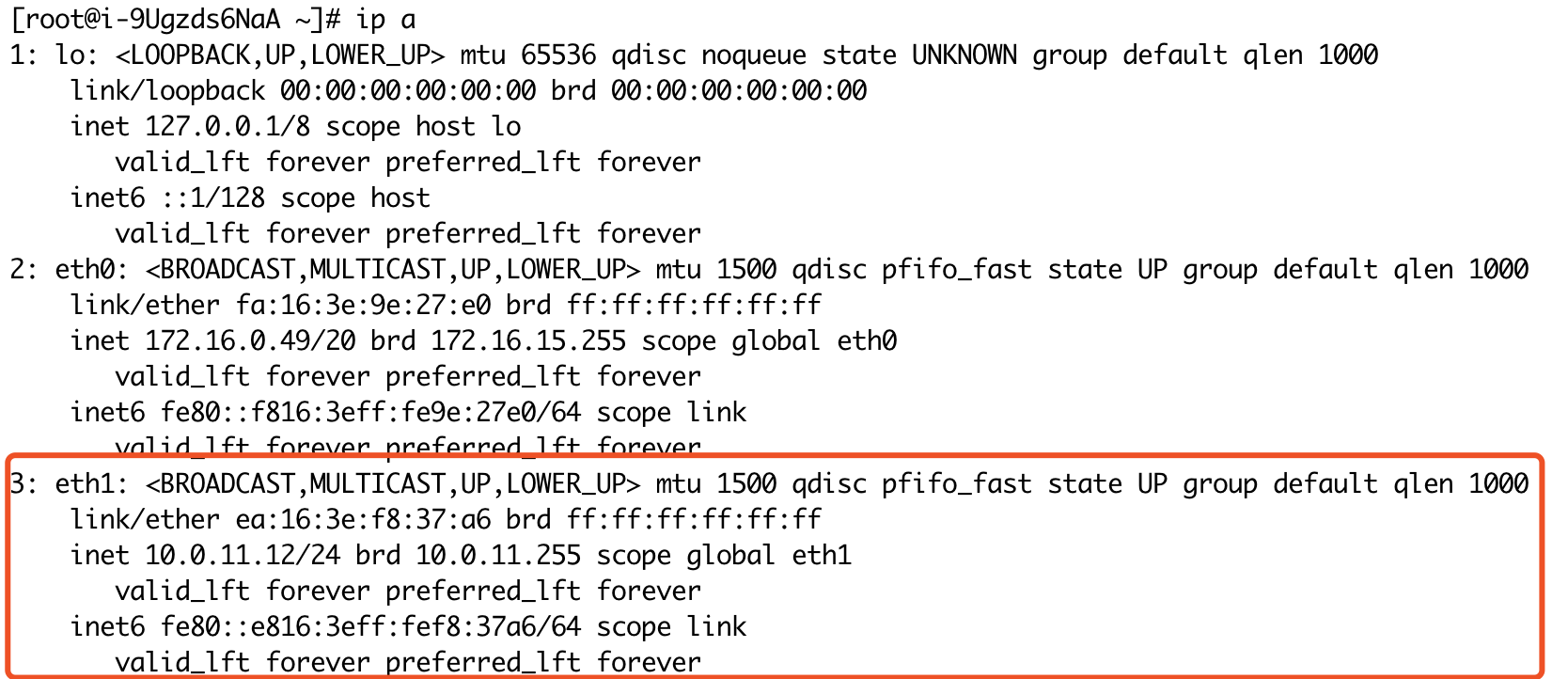

2. 在操作页面输入ip addr命令，可以看到主机新增了一块网卡。

   本示例中，新增网卡名称为eth1，请您根据实际的信息做相应替换，后文不再提示。



3. （可选）如果是裸金属实例，需要先进入如下配置。

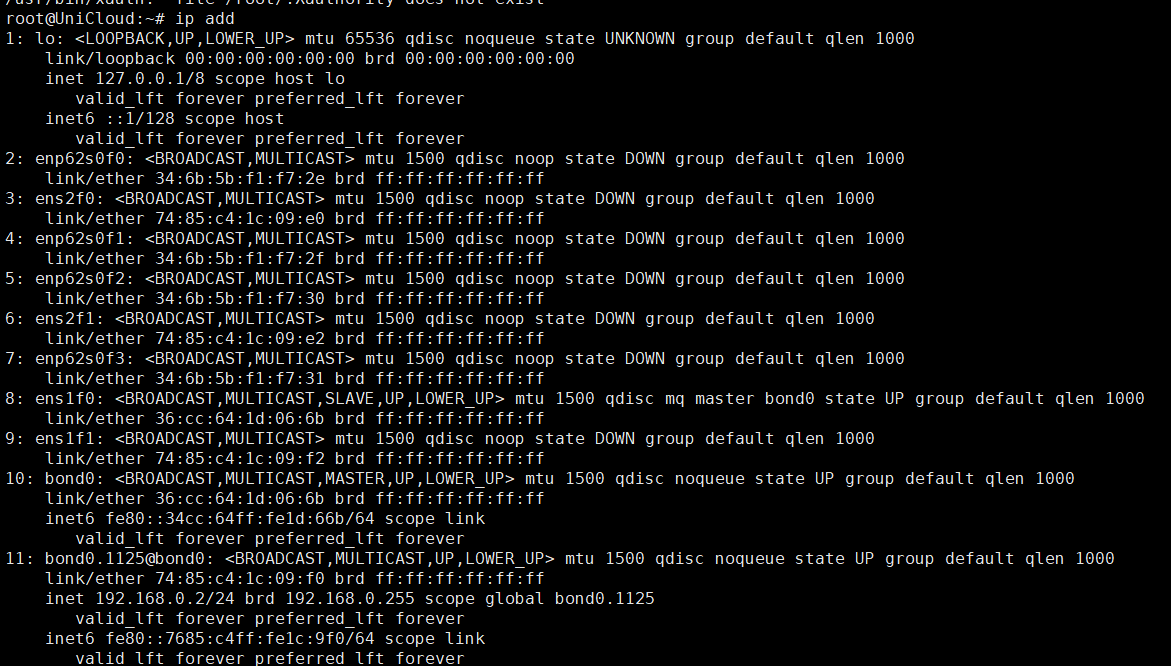

1. 定位当前使用的网卡，先使用ip addr命令查看当前网卡。

   本示例中所使用的ens1f1为此步骤中的网卡名称，请您根据实际的信息做相应替换，后文不再提示。






2. 然后执行批量启动命令，示例如下：

   for i in `ip a |grep -E 'ens[0-9]*|eth[0-9]'| grep -v "state UP" | awk -F: '{print $2}'`;do ip link set dev $i up;done

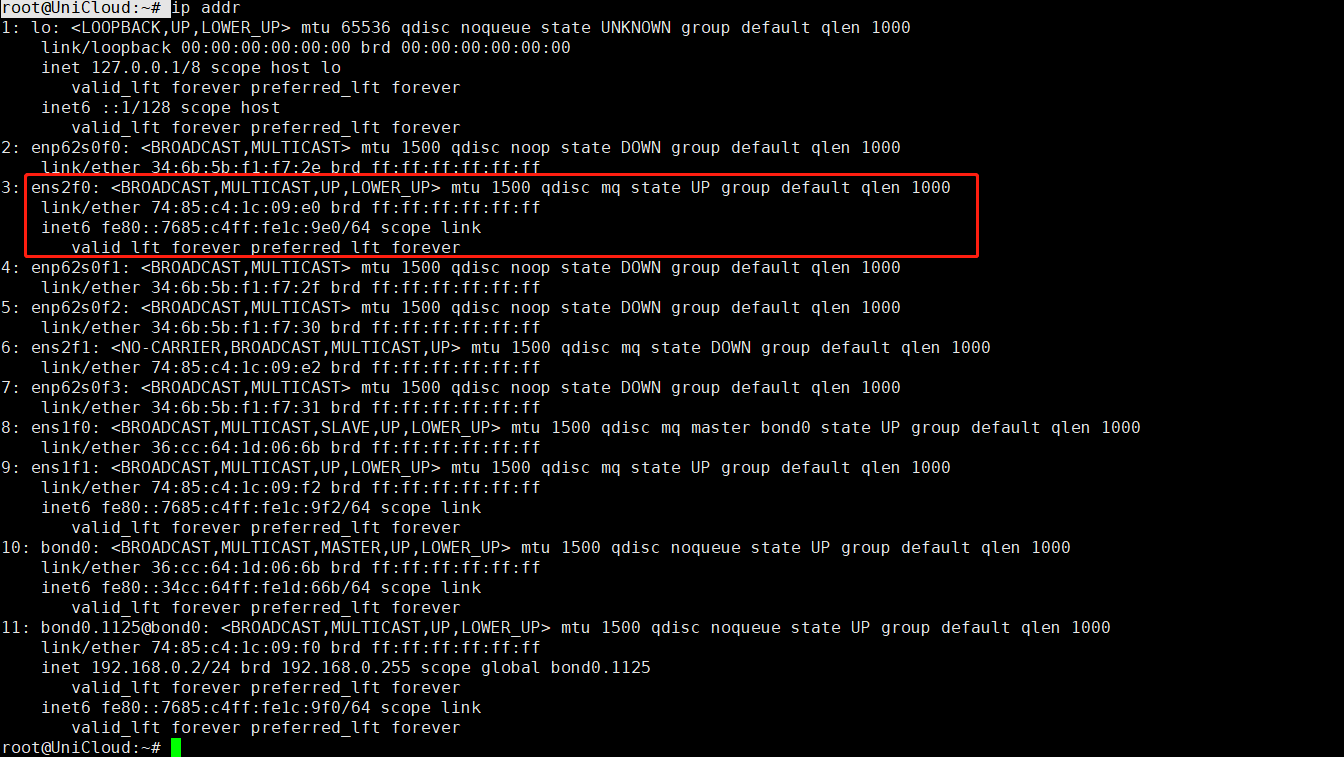

   然后再次执行ip addr命令，与第一次ip addr命令得到的结果做对比，可知up起来的网卡为所需要定位的网卡。






3. 接下来为此网卡配置IP地址、子网掩码和网关。

   本示例中所使用的<10.0.11.26>段为上一步骤中的“网卡地址”，<255.255.255.0>为上一步骤中的“网卡掩码”，<10.0.11.1>为上一步骤中的“网卡网关”，< 10.0.44.128 25 >为上一步骤中的“存储网段”，请您根据实际的信息做相应替换，后文不再提示。

   对于不同的操作系统，使用的命令有所差异，具体如下：

• CentOS:

  增加/etc/sysconfig/network-scripts/route-ens1f1文件。

  [root@i-9Ugzds6NaA ~]# cat /etc/sysconfig/network-scripts/route-ens1f1 IPADDR=10.0.11.26 NETMASK=255.255.255.0 GATEWAY=10.0.11.1 # 配置持久化的静态路由规则，使得重启network或系统后，配置仍然保留，如果重装系统，需要重新配置该路由规则。 10.0.44.128/25 via 10.0.11.1 dev ens1f1

• Ubuntu：

  修改/etc/network/interfaces 配置文件，修改新加入的存储网卡（如示例中的eth1）相关的内容，增加静态路由配置，如果重装系统，需要重新配置该路由规则。

  # 修改后： auto eth1 iface eth1 inet static   #hwaddr ea:16:3e:82:32:9d   address 10.0.11.26   netmask 255.255.255.0   dns-nameservers 114.114.114.114   up ip route add 10.0.44.128/25 via 10.0.11.1      // 增加内容

  在主机内增加静态路由规则，如果重装系统，需要重新配置该路由规则。

  [root@i-9Ugzds6NaA ~]# ip route add 10.0.44.128/25 via 10.0.11.1

  配置文件保存后，对所使用的存储网卡做down/up操作，使配置生效。


  [root@i-9Ugzds6NaA ~]# cd /etc/sysconfig/network-scripts/ [root@i-9Ugzds6NaA network-scripts]# ifdown ifcfg-ens1f1 [root@i-9Ugzds6NaA network-scripts]# ifup ifcfg-ens1f1

4. 安装访问iSCSI共享卷所需要的应用程序。

• CentOS：

  yum install iscsi-initiator-utils device-mapper-multipath -y

• Ubuntu：

  apt-get update apt-get install multipath-tools -y apt-get install open-iscsi -y

5. 更新/etc/iscsi/initiatorname.iscsi文件，使其和存储后端配置一致。该文件内容格式为：

   InitiatorName=iqn.2020-07.com.unicloud.iscsi:{InstanceId}

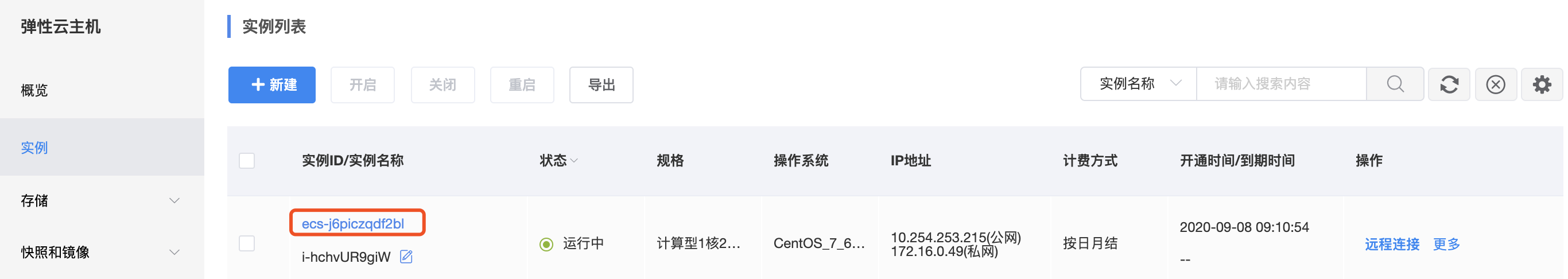

   其中的“InstanceID”为主机实例ID，此ID可以在弹性云主机控制台查看，请您根据实际的信息做相应替换，后文不再提示。






   本示例中所更新的配置如下：

   [root@i-9Ugzds6NaA ~]# cat /etc/iscsi/initiatorname.iscsi InitiatorName=iqn.2020-07.com.unicloud.iscsi:ecs-j6piczqdf2bl

6. 更新/etc/iscsi/iscsid.conf配置文件，取消以下auth配置的注释，并修改其中的username和password（其中 “CHAP用户名”和“CHAP密码” 为用户控制台上共享卷详情页面挂载信息中的实例对应的CHAP信息），其他CHAP设置保持为注释状态。

   node.session.auth.authmethod = CHAP node.session.auth.username = <CHAP用户名> node.session.auth.password = <CHAP密码> discovery.sendtargets.auth.authmethod = CHAP discovery.sendtargets.auth.username = <CHAP用户名> discovery.sendtargets.auth.password = <CHAP密码>

   检查/etc/iscsi/iscsid.conf以下参数，部分系统默认值为“maual”，建议修改该配置为 "automatic"，使得node节点重启后可以自动登录。

   node.startup = automatic

7. 配置multipath，Ubuntu操作系统不需要此步骤，可以跳过。

• CentOS：添加/etc/multipath.conf文件

  defaults {   polling_interval 10   max_fds 8192   user_friendly_names no } devices {   device {       vendor "3PARdata"       product "VV"       path_grouping_policy "group_by_prio"       path_selector "round-robin 0"       path_checker tur       features "0"       hardware_handler "1 alua"       prio "alua"       failback immediate       rr_weight "uniform"       no_path_retry 18       rr_min_io_rq 1       detect_prio yes       fast_io_fail_tmo 10       dev_loss_tmo "infinity"   } } blacklist { }

8. 启动服务。

• CentOS6：

  chkconfig iscsi on service iscsi start chkconfig iscsid on service iscsid start chkconfig multipathd on service multipathd start

• CentOS7:

  systemctl enable iscsid multipathd systemctl start iscsid multipathd

• Ubuntu：

  service iscsi start service iscsid start service multipath-tools start

9. 发现iscsi Target，此步骤中使用的<10.0.44.130>和<10.0.44.131>为步骤5中的“控制器地址”，请您根据实际的信息做相应替换，后文不再提示。

   [root@i-9Ugzds6NaA ~]# iscsiadm --mode discovery --type st --portal 10.0.44.130 10.0.44.130:3260,122 iqn.2000-05.com.3pardata:21220002ac022fc7 [root@i-9Ugzds6NaA ~]# iscsiadm --mode discovery --type st --portal 10.0.44.131 10.0.44.131:3260,22 iqn.2000-05.com.3pardata:20220002ac022fc7

10. 登录节点。

    [root@i-9Ugzds6NaA ~]# iscsiadm -m node -l Logging in to [iface: default, target: iqn.2000-05.com.3pardata:21220002ac022fc7, portal: 10.0.44.130,3260] (multiple) Logging in to [iface: default, target: iqn.2000-05.com.3pardata:20220002ac022fc7, portal: 10.0.44.131,3260] (multiple) Login to [iface: default, target: iqn.2000-05.com.3pardata:21220002ac022fc7, portal: 10.0.44.130,3260] successful. Login to [iface: default, target: iqn.2000-05.com.3pardata:20220002ac022fc7, portal: 10.0.44.131,3260] successful.

11. 验证iSCSI共享卷，可以看到iSCSI共享卷已经连接到多路径设备 /dev/mapper/360002ac0000000000000156d00022fc7。若您已挂载多块共享卷，则此处应该可以看到所有已挂载的共享卷。

    [root@i-9Ugzds6NaA ~]# lsblk NAME                               MAJ:MIN RM SIZE RO TYPE MOUNTPOINT sda                                   8:0   0   20G 0 disk └─360002ac0000000000000156d00022fc7 252:0   0   20G 0 mpath sdb                                   8:16   0   20G 0 disk └─360002ac0000000000000156d00022fc7 252:0   0   20G 0 mpath sr0                                 11:0   1 384K 0 rom vda                                 253:0   0   40G 0 disk └─vda1                             253:1   0   40G 0 part / [root@i-9Ugzds6NaA ~]# ll /dev/mapper/360002ac0000000000000156d00022fc7 lrwxrwxrwx 1 root root 7 Sep 8 15:23 /dev/mapper/360002ac0000000000000156d00022fc7 -> ../dm-0 [root@i-9Ugzds6NaA ~]# multipath -ll 360002ac0000000000000156d00022fc7 dm-0 3PARdata,VV size=20G features='1 queue_if_no_path' hwhandler='1 alua' wp=rw `-+- policy='round-robin 0' prio=50 status=active |- 17:0:0:0 sdb 8:16 active ready running `- 18:0:0:0 sda 8:0 active ready running

12. 格式化multipath多路径设备，可以实现对iSCSI共享卷的使用。如下为展示将iSCSI共享卷格式化为ext4文件系统（非共享文件系统）的操作。

    mkfs.ext4 /dev/mapper/360002ac0000000000000156d00022fc7 mount /dev/mapper/360002ac0000000000000156d00022fc7 /mnt

13. 如果需要配置多路径设备开机后自动挂载到指定目录，需要将挂载信息添加到 /etc/fstab 文件。另外，由于 iSCSI 协议是基于 TCP/IP 网络传输数据，因此注意添加 _netdev 参数，等待系统网络准备就绪后挂载。

    将以下内容追加到 /etc/fstab 文件末尾，注意根据实际环境，更新多路径设备、挂载点、文件系统等。

    /dev/mapper/360002ac0000000000000154400022fc7/mnt ext4 defaults,_netdev 0 0
