变量模板

最近更新时间:2021-10-26

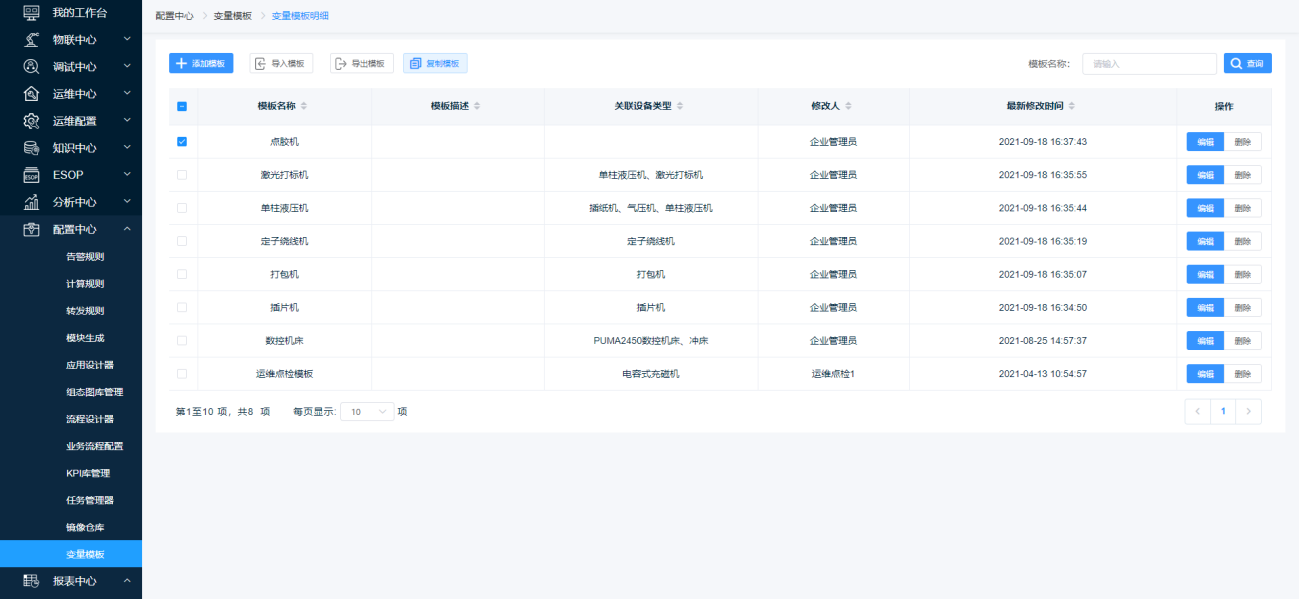

变量模板是每类设备组件共有的数据项的组合,支持对模板进行添加、复制、导入、导出、编辑、删除操作。

 图片 139.png


添加模板

第一步:点击【添加模板】按钮跳转至【基础属性】页面。

第二步:在【基础属性】页面中输入“模板名称”、“模版描述”后点击【保存模板】按钮完成模板创建。

图片 394.png

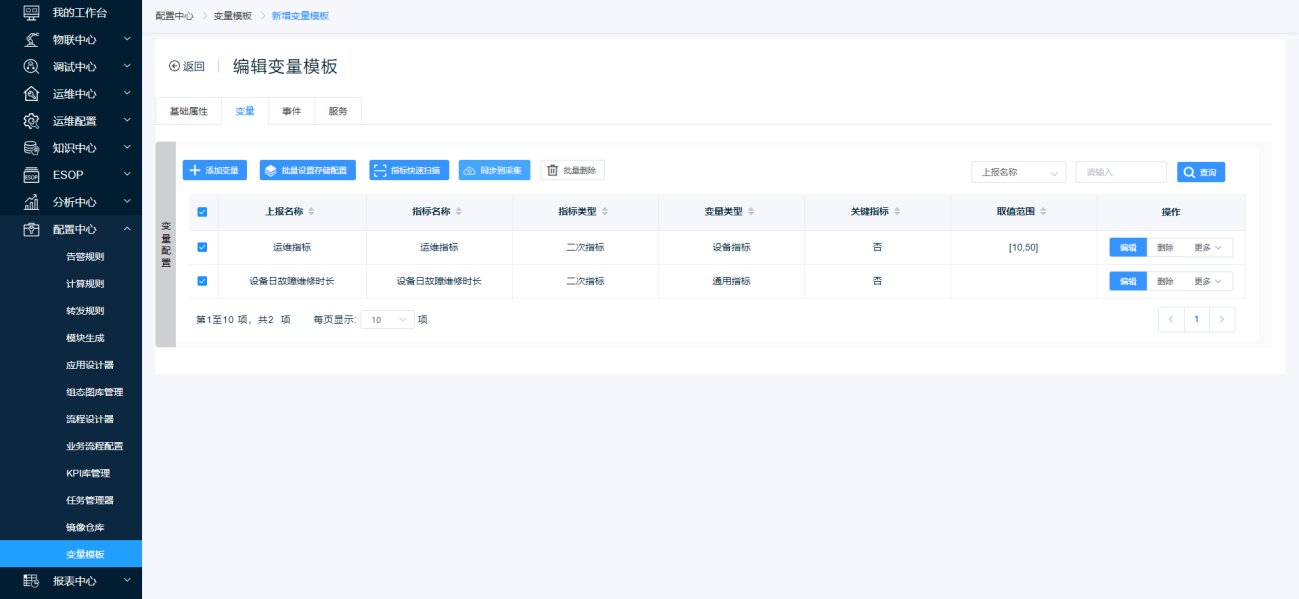

第三步:点击【变量】进入变量管理页面,在该页面中为模板配置变量。

图片 396.png


1)   添加变量

第一步:点击【添加变量】按钮,在弹出的对话框中填入必填项:指标类型、上报名称、指标名称、变量类型、是否数值。

  • 指标类型:一次指标不用系统计算,二次指标需经过系统计算,非通用指标只作用于该变量模板

  • 上报名称:定义数据上报至平台的名称。

  • 指标名称:定义平台显示的数据项名称。

  • 单    位:上报变量的实际单位

  • 变量类型(状态): 系统预留的设备状态(离线、关机、故障、待机、正常),所有状态都不关联到设备组件,表示设备整体状态

  • 变量类型(标签):设备采集的原始测点数据,以标签形式展现。

  • 变量类型(只读测点):设备采集的原始测点数据。

  • 变量类型(读写测点):设备可以下发的测点数据。

  • 二次指标类型:对应指标类型的状态

  • 是否数值:定义上报数据的类型。

  • 关键指标:定义指标是否为关键指标。(关键指标优先展示)

  • 变量模板中新增的只有一次指标、二次指标会同步到KPI库管理,非通用指标不会同步到KPI库管理。

第二步:若要设置存储配置,则点击开启按钮,并在下方出现的配置中输入相应值。

第三步:点击【确定】按钮保存新添加的变量。

说明:对于已应用的变量模板。

图片 397.png

2)   批量设置存储配置

第一步:选择变量列表中需要批量处理的变量,点击【批量设置存储配置】按钮,在弹出的【批量配置】对话框中根据需求选择更新的配置,输入相应的值。

第二步:点击【确定】按钮完成数据项批量配置。

图片 398.png

3)   指标快速扫描

选择OPC-UA网关,配置节点索引、节点路径查看对应数据信息

图片 96.png

4)   同步到采集

选择新增或编辑的变量,点击同步到采集,把新增、更改后的变量模板内容同步到设备类型、设备。

图片 399.png

5)   编辑变量

第一步:点击数据项右侧的【编辑】按钮,在弹出的对话框中修改数据项信息后,点击【确定】按钮,保存修改后的变量。

说明:若设备模板关联设备后修改变量,则修改后需点击【同步到采集】按钮使其同步到设备上。

图片 400.png

6)   删除变量

点击变量右侧的【删除】按钮,在确认对话框中点击【确定】按钮即可。

图片 401.png

7)   查看计算规则

点击【查看计算规则】进入计算规则页面,在该页面中查看选中指标作为输出指标的计算规则。

图片 402.png

图片 408.png

8)   查看计算任务

点击【查看计算任务】进入任务管理器页面,在该页面中查看选中指标作为输出指标的计算任务。

图片 412.png

图片 8.png

9)   添加事件

图片 10.png


第一步:点击【添加事件】按钮,在弹出的对话框中填入必填项:事件名称、事件标识、选择事件类型(信息,告警,故障)

图片 415.png

  • 事件名称:定义平台显示的事件名称

  • 事件标识:数据上报的信息。

  • 事件类型:数据上报至平台转换的类型。

第二步:添加参数,配置触发事件的参数名称,标识符,数据类型,取值范围,单位并保存;

第三步:修改参数,参数保存后,点击右侧对应【修改】按钮,在输入框修改参数信息后,点击【保存】按钮,保存修改后的参数

第四步:参数配置完成后,点击确定显示事件添加成功

事件表示平台发数据到设备上

10) 编辑事件

第一步:点击事件右侧的【编辑】按钮,在弹出的对话框中修改事件信息后,点击【确定】按钮,保存修改后的事件

注:若设备模板关联设备后修改事件修改后需点击【同步到采集】按钮使其同步到设备上。

图片 416.png

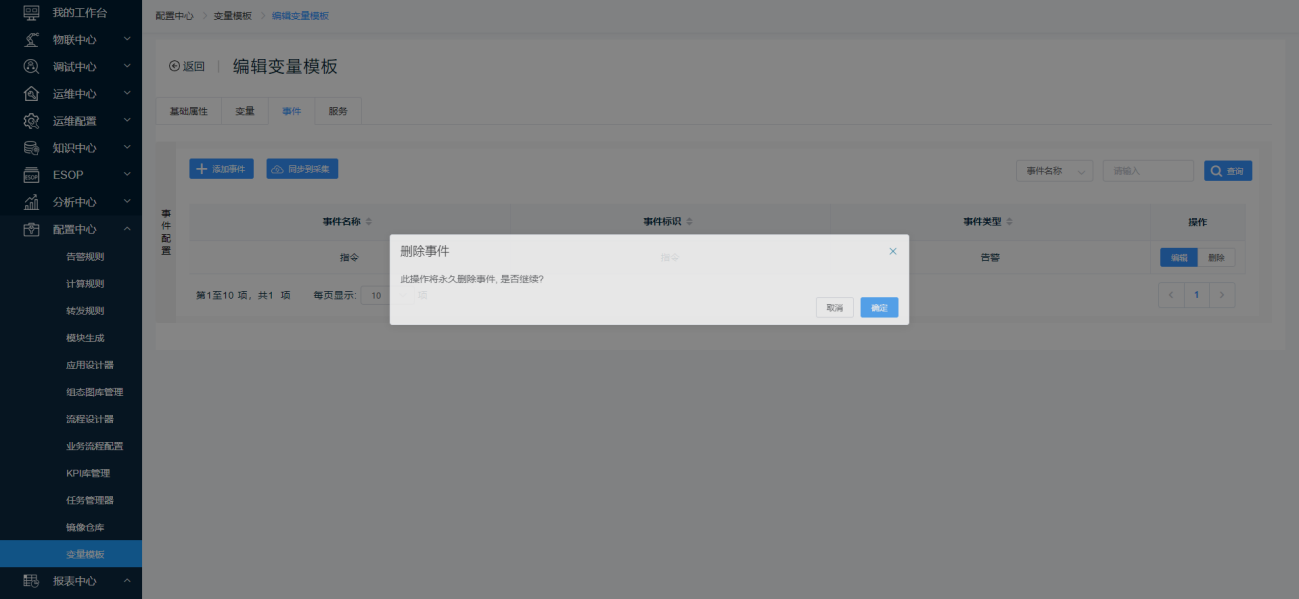

11) 删除事件

点击变量右侧的【删除】按钮,在确认对话框中点击【确定】按钮即可。

图片 417.png

12) 添加服务

点击【服务】进入服务管理页面,在该页面中为模板配置服务

图片 418.png

图片 130.png


说明:服务标识从设备发数据到平台上。


13) 编辑服务

第一步:点击服务右侧的【编辑】按钮,在弹出的对话框中修改服务信息后,点击【确定】按钮,保存修改后的服务。

图片 420.png

14) 删除服务

点击服务右侧的【删除】按钮,在确认对话框中点击【确定】按钮即可

图片 436.png

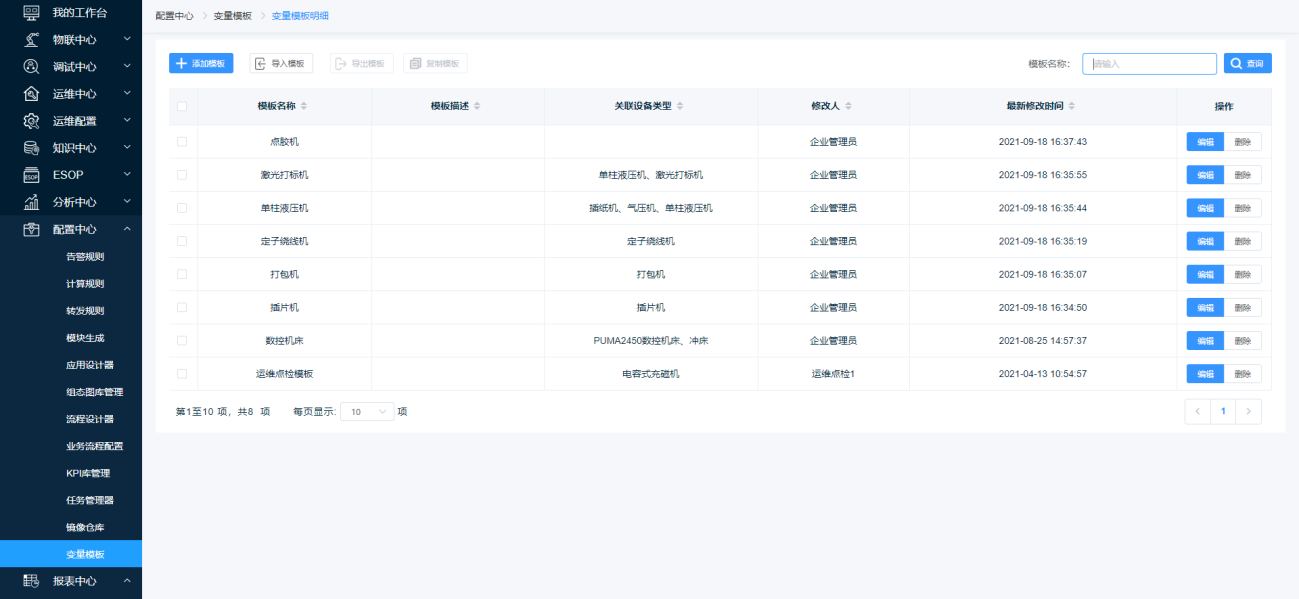

复制模板

第一步:勾选需要要复制的变量模板;

第二步:点击【复制模板】按钮,即可成功复制。

图片 448.png


导入模板

第一步:点击【导入模板】按钮;

第二步:在弹出的文件选择窗口中选择需要导入的模板后,点击【打开】按钮,即可成功导入。

图片 453.png


可先导出一个模板,参看导出的格式,进行编辑后再导入;文件中“模板名称”为平台内模板名称,若导入文件“模板名称”与平台中模板一致,则对进行模板文件进行增量更新。

图片 189.png


导出模板

第一步:勾选要导出的模板;

第二步:点击【导出模板】按钮,即可成功。

图片 455.png


说明:模板导入/导出只支持变量和基本信息,不支持服务和事件。



编辑模板

选择需要修改的模板点击【编辑】按钮跳转至【基础属性】页面,即可对当前模板的基础属性、变量编辑、事件、服务。

图片 456.png


删除模板

选择需要删除的模板点击【删除】按钮在弹出的【提示】窗口中点击【确定】按钮,删除该模板。

图片 457.png


查询模板

在查询框中输入查询内容后点击【查询】按钮检索出符合条件的模板。

图片 460.png
